SONY COMPACT DISC PLAYER
CDP-338ESDの修理
2020年3月29日作成開始
★修理専門業者ではないので、修理依頼はお受けしていません★
数年前からトレイの開閉が不調になっていました。
| 分解手順、トレイのゴムベルト交換 | |

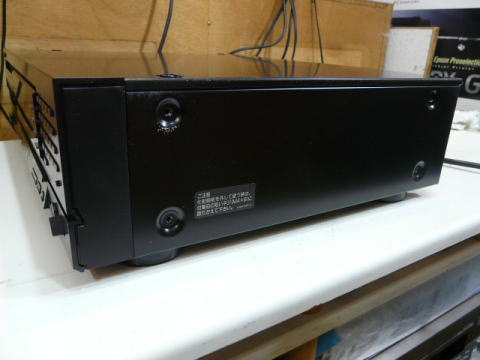

 サイトウッドを取り外します。 |
 もう一枚サイドパネルがあります。 |
 サイドパネルを外した状態。 |
 反対側のサイドウッドとサイドパネルも外します。 |

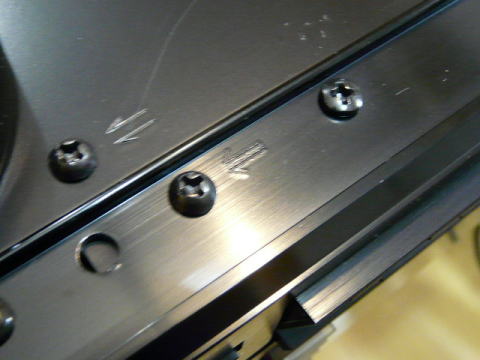

 天板のネジを外します。 |
 天板を外します。 |
 トレイ全面の蓋を外します。 |
 六角レンチを使用します。 |
 トレイの蓋が外れました。 |

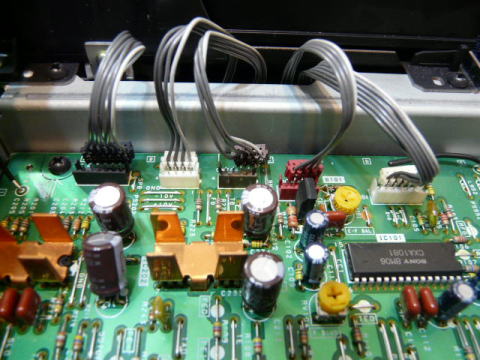

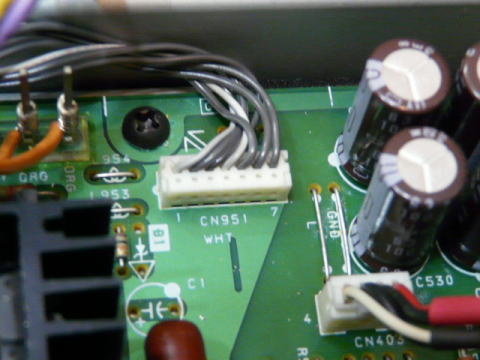

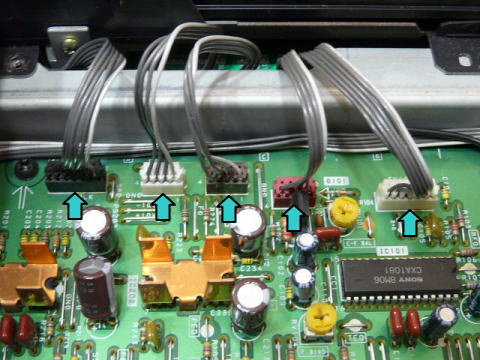

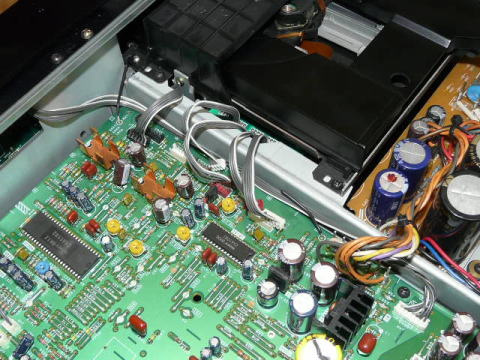

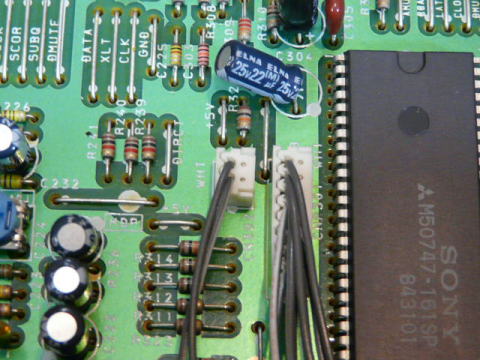

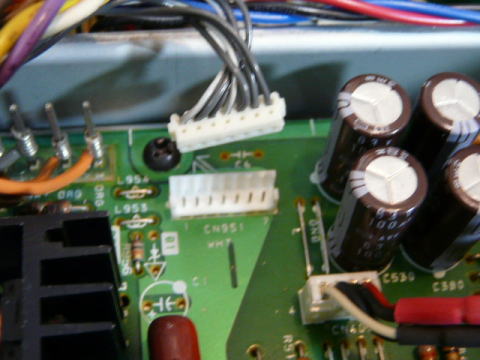

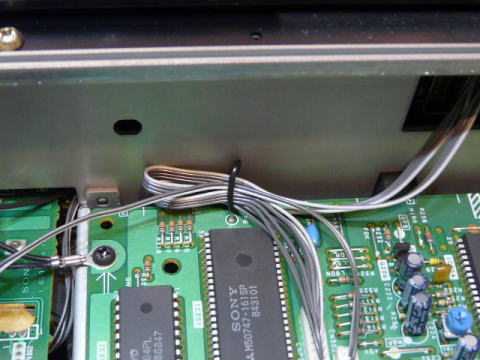

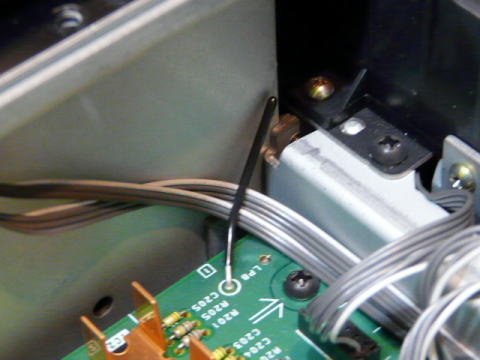

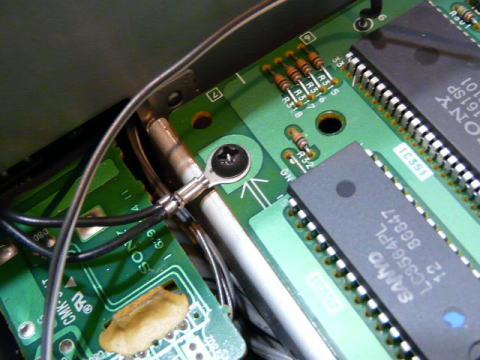

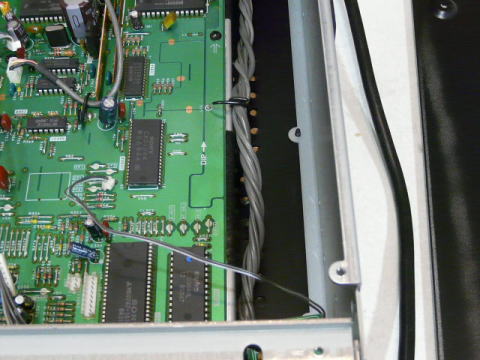

 CDドライブからの配線を外します。 |
 配線を外しました。 |

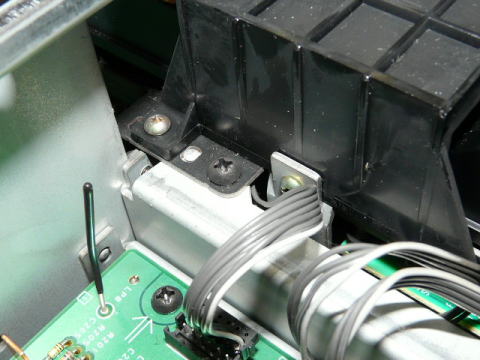

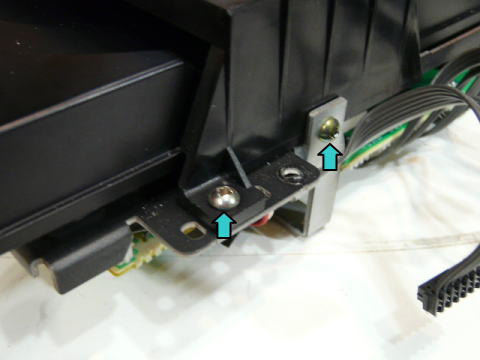

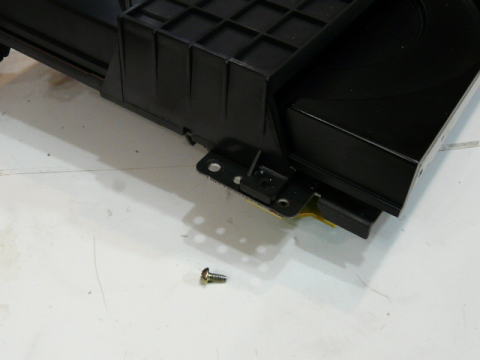

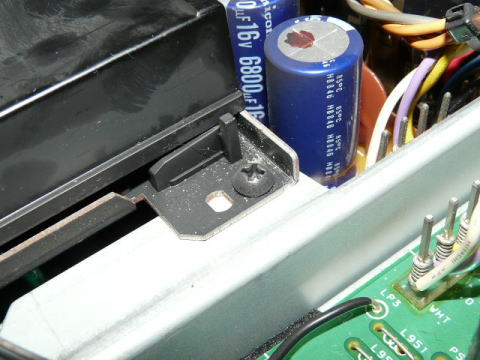

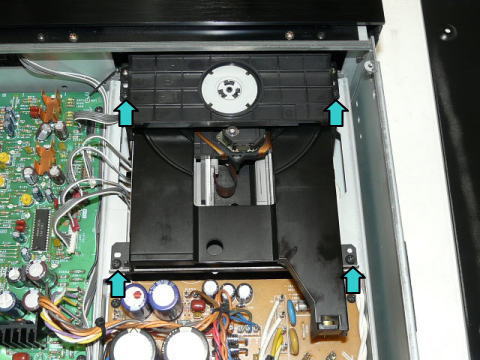

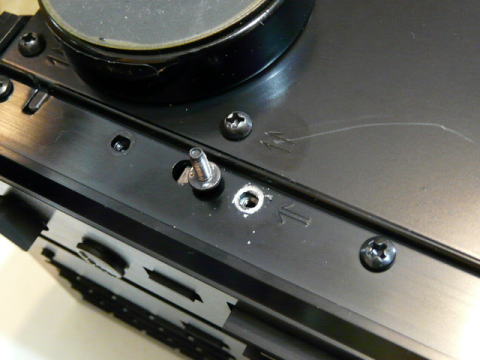

 CDドライブのネジを外します。 |

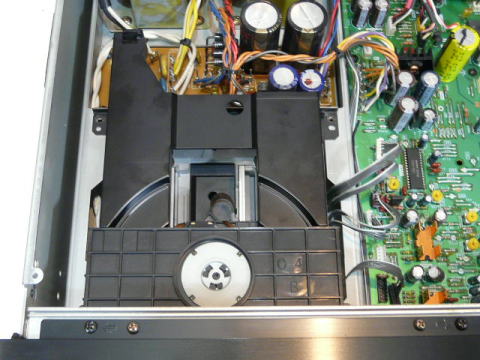

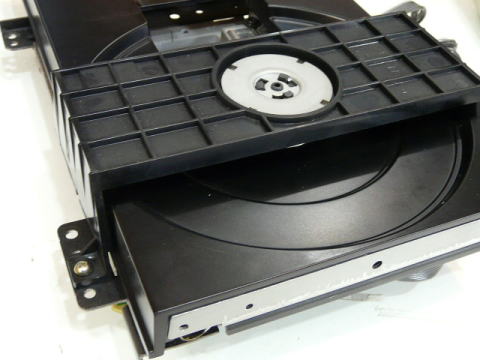

 CDドライブを取り出します。 |

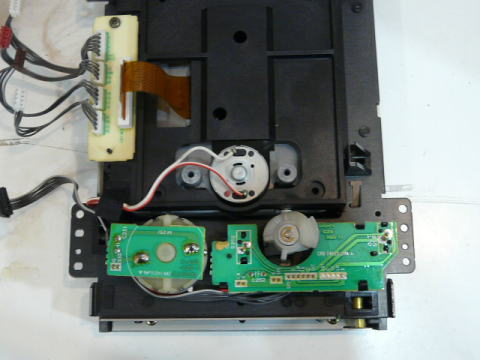

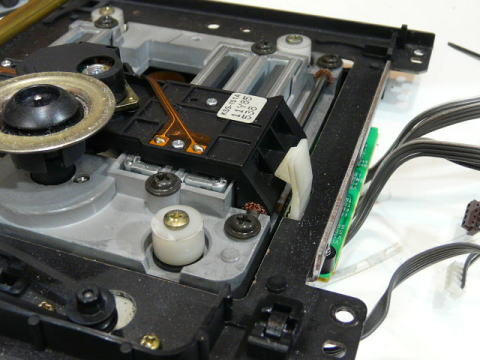

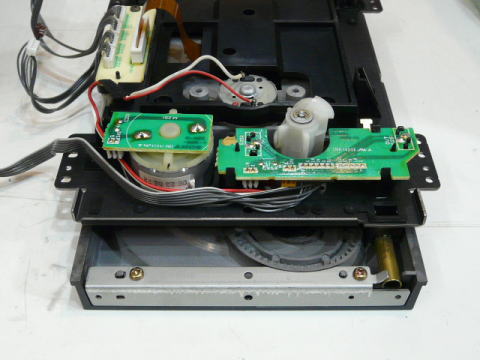

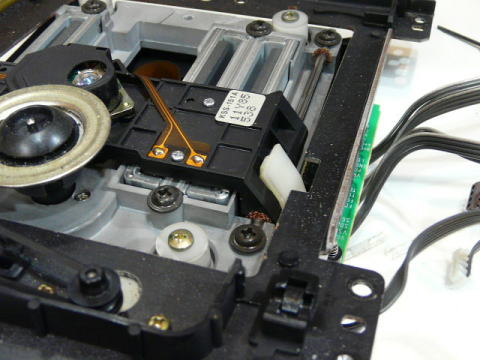

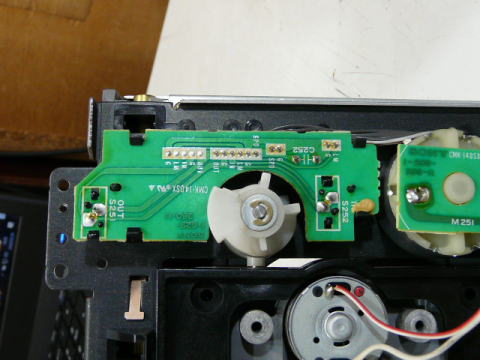

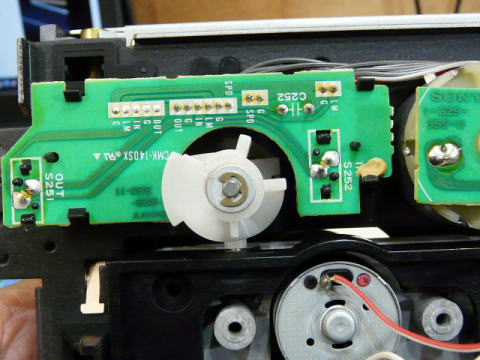

 CDドライブを分解します。 |

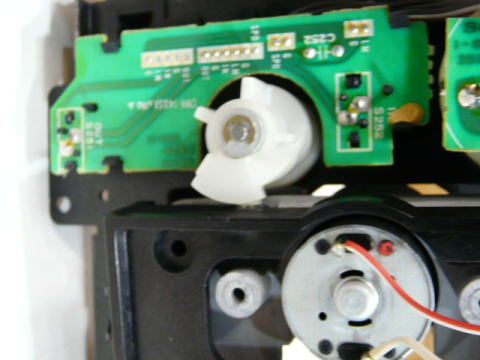

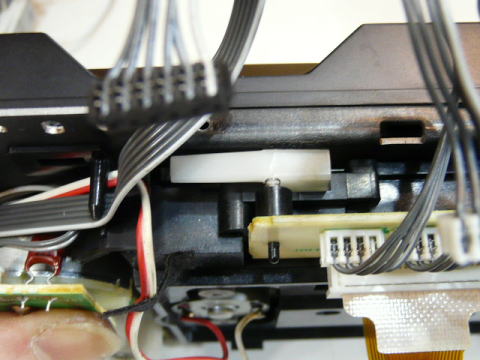

 ネジを外します。 |
 ネジを外します。 |
 取り外します。 |

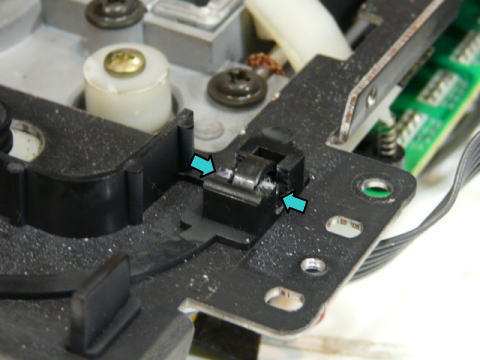

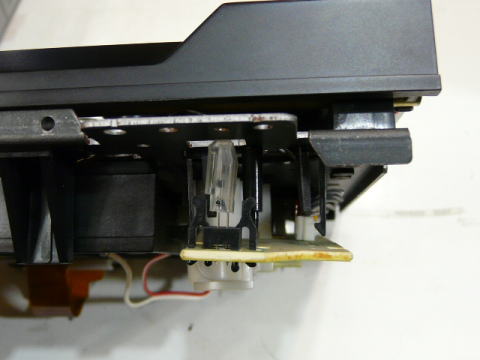

 両脇のツメを広げて取り外します |

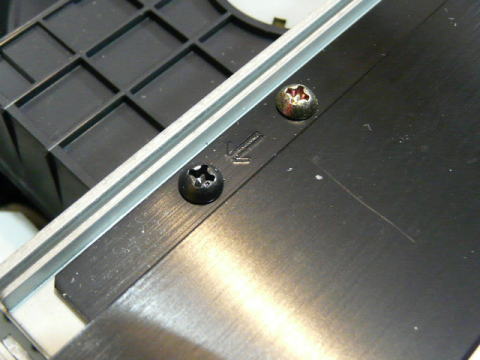

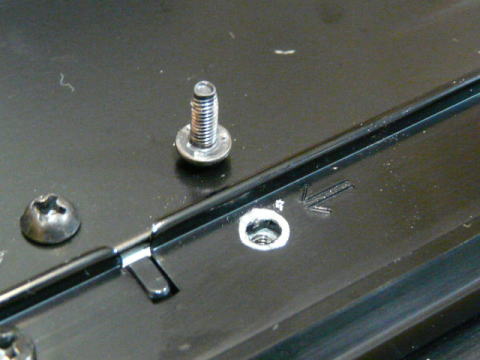

 トレイのネジを取り外します。 |

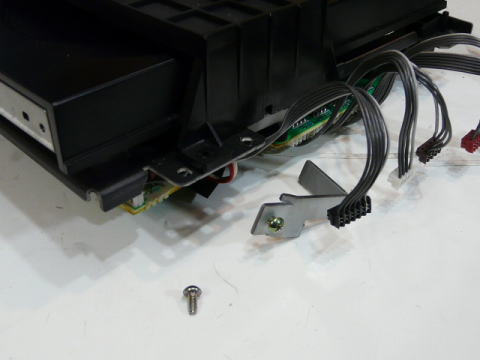

 金具を取り外します。 |

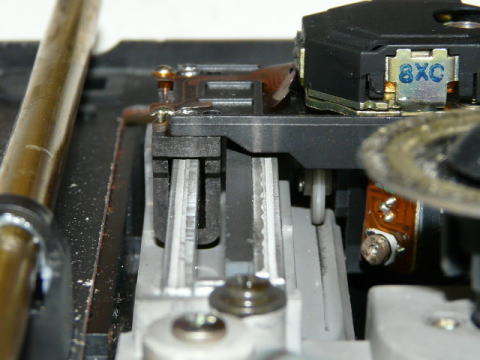

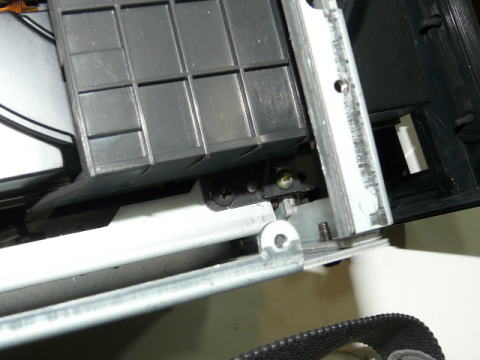

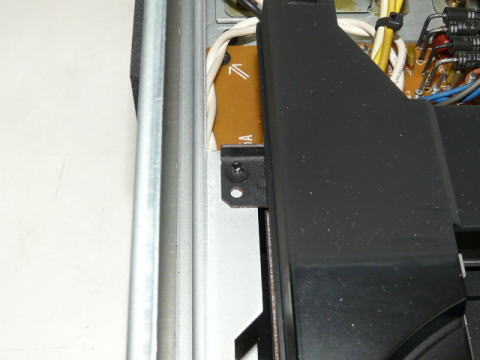

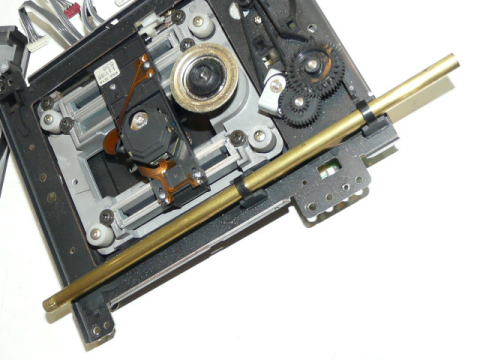

 トレイのレールのパイプの前。 |
 トレイのレールのパイプの後。 |

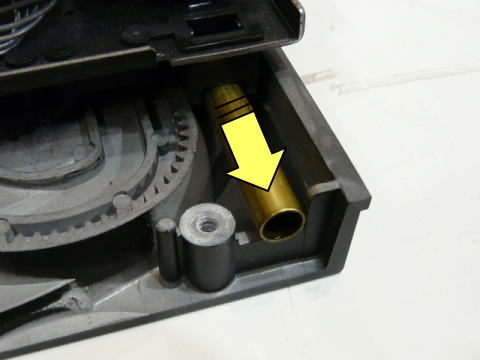

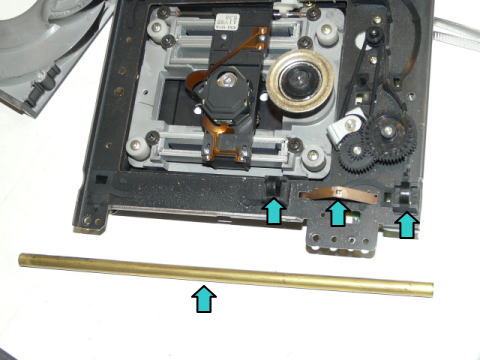

 パイプを抜き取ります。 |

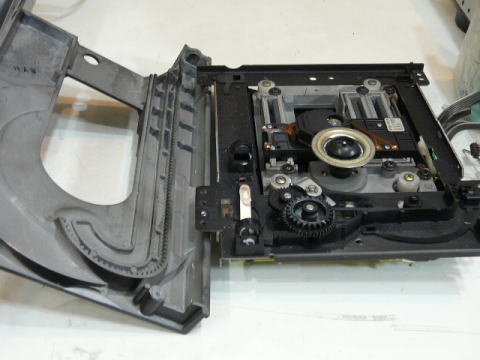

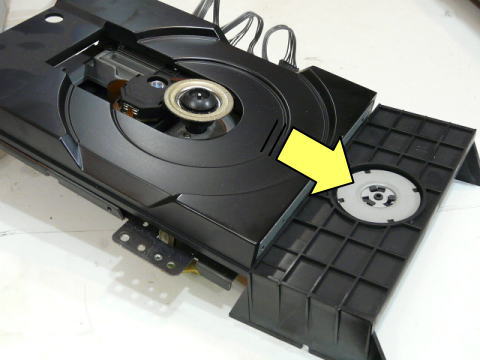

 トレイを外します。 |

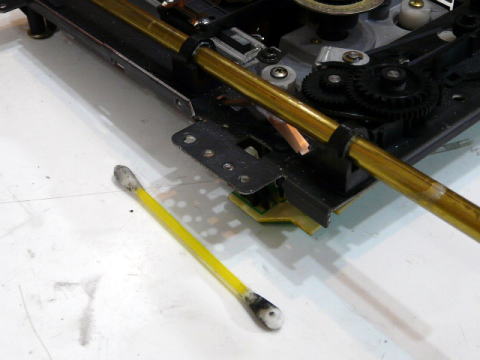

 パイプの通り道と、パイプの古いグリスを拭き取ります。 新しいグリスを塗ります。 |
 黒いグリスなのでモリブデングリスかもしれません。 セラミックグリスを塗り取り付けます。 |
 ゴムベルトは伸びています。 |

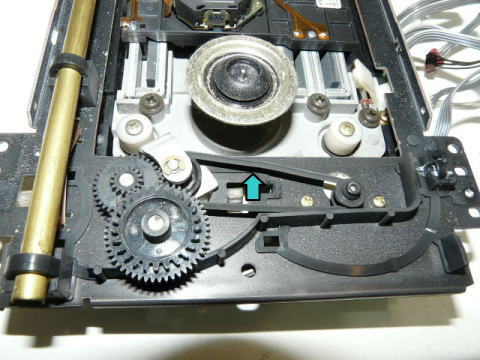

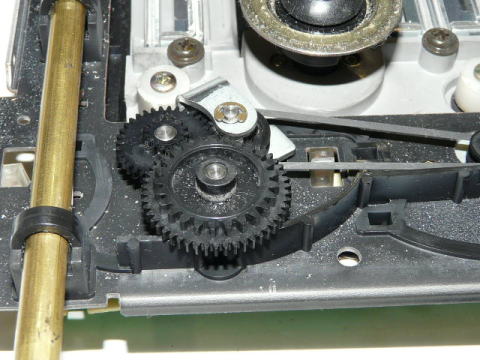

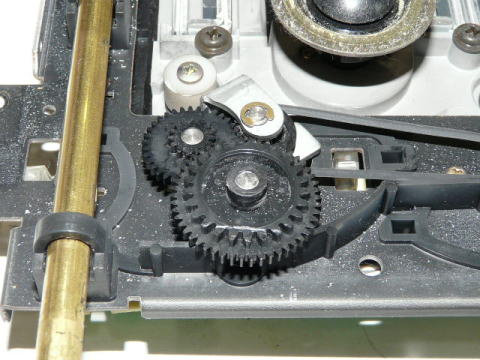

 ギヤ取り付け位置合わせの印はありません。 |

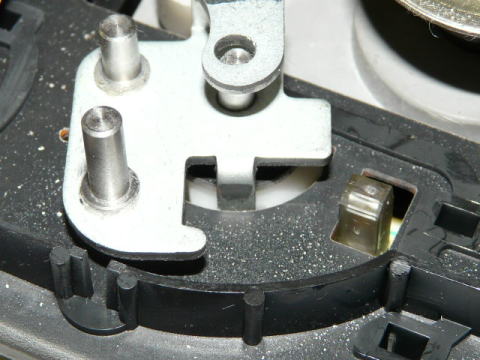

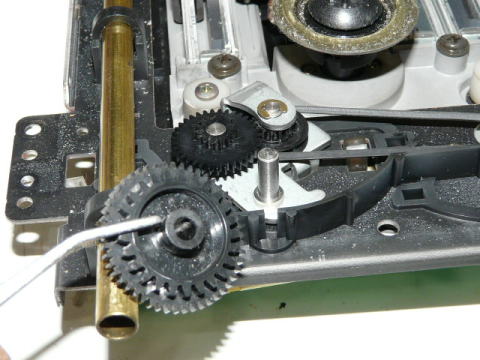

 大きいギヤを取り外します。 |

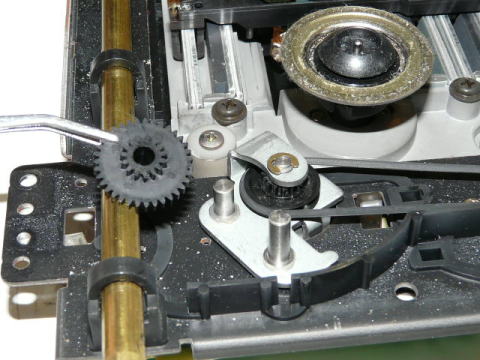

 小さいギヤを取り外します。 |

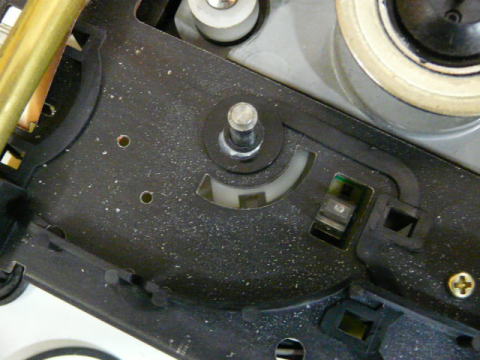

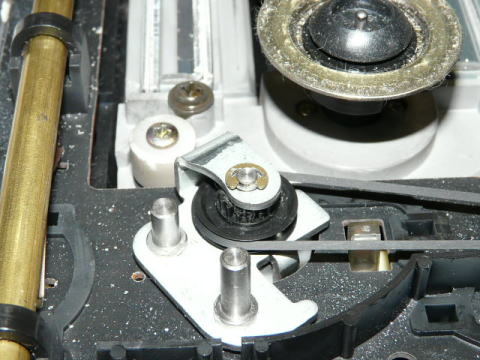

 プーリーを取り外します。 |

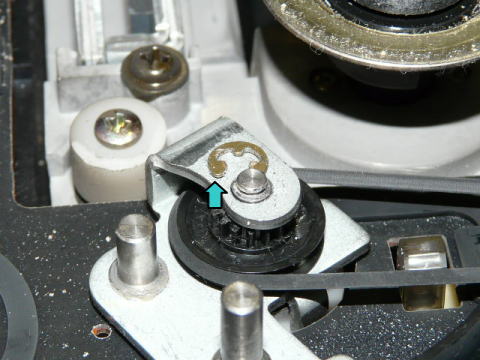

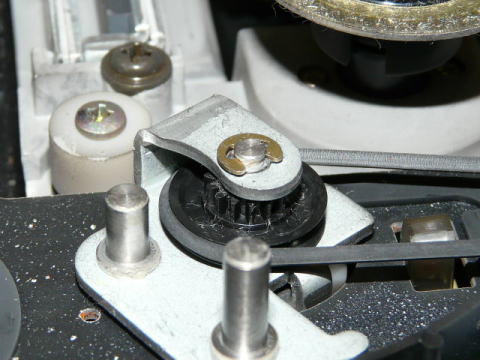

 Eリングを外します。 |
 軸を下に抜くとプーリーが取り出せます。 |

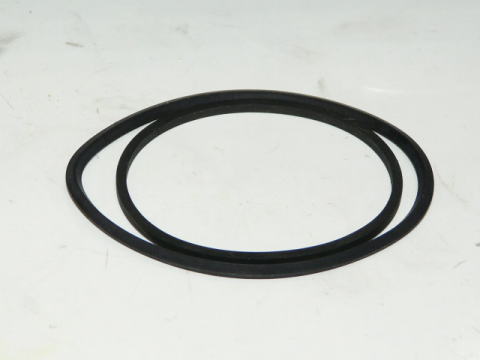

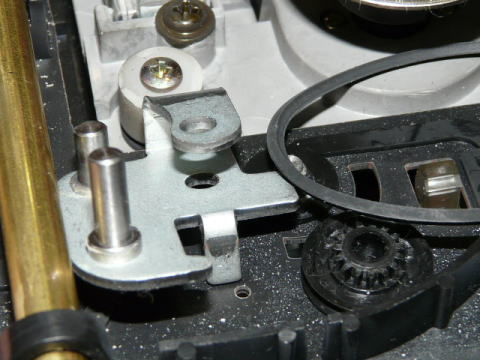

 角ベルトは、変形して少し伸びています。 |

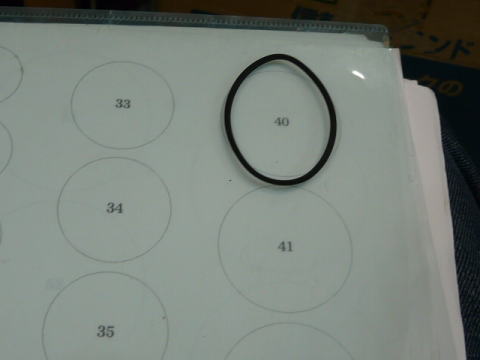

 伸びた状態では、内径が約40ミリになっています。 角ベルトのサイズは、太さ1.5ミリ・内径38ミリ位かもしれません。 |
 手持ちのゴムベルトには、太さ1.6ミリ・内径40ミリと、 太さ1.41ミリ・内径34ミリがあります。小さい方を使用します。 |

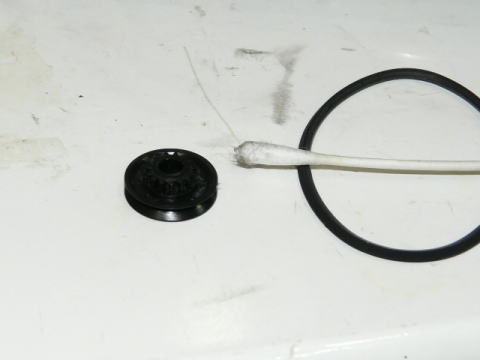

 プーリーを磨きます。 |

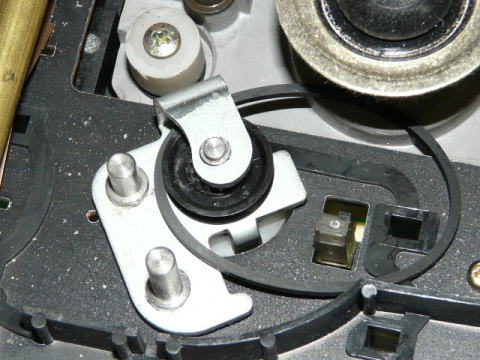

 テンションを調べるため掛けてみます。 |
 大丈夫そうです。 |
 Eリングを止めます。 |
 ギヤの古いグリスを拭き取って新しいグリスを塗り取り付けます。 |

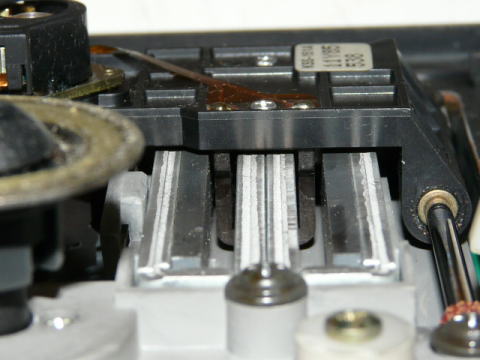

 ローラーの古いグリスを拭いて、新しいグリスを塗ります。 |
| 組み立て、動作確認 | |

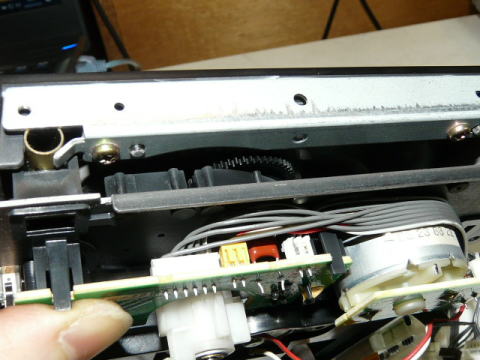

 CDドライブを組み立てます。 |

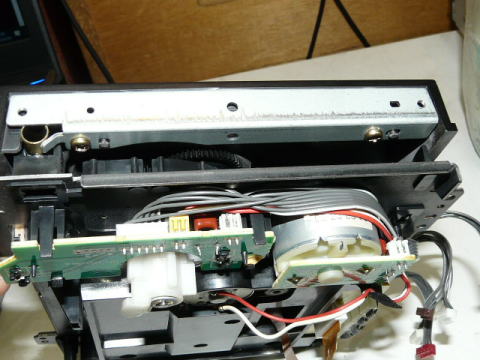

 CDドライブを取り付けます。 |

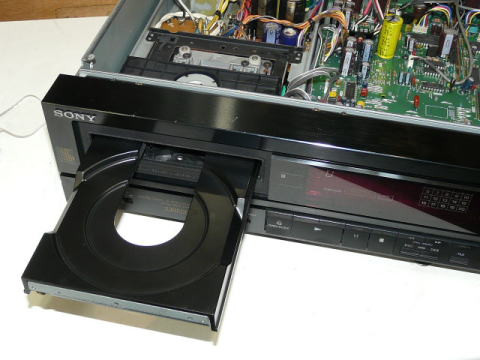

 開閉の動作テスト。 |
 大丈夫です。 |
 CDをセットして動作テスト。 |

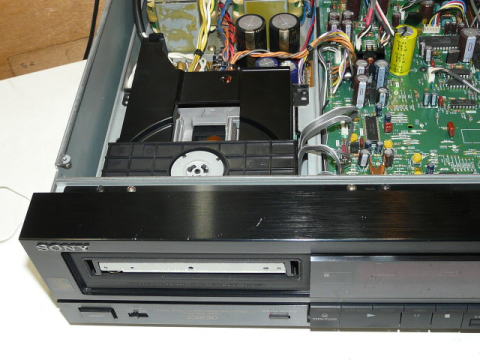

 組み立てて修理完了。 |

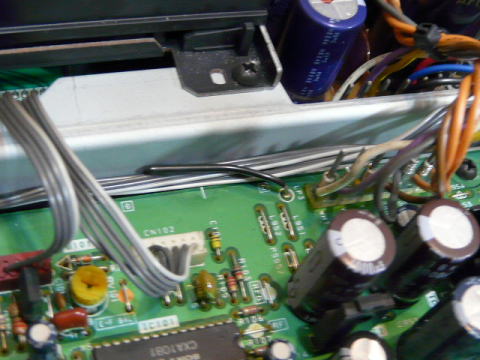

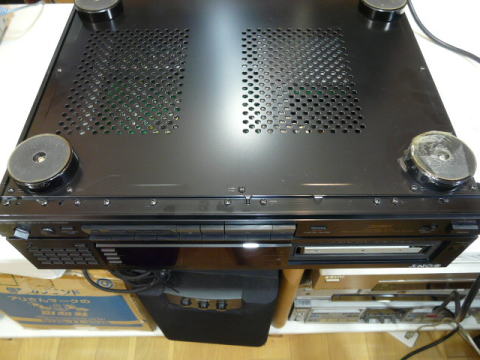

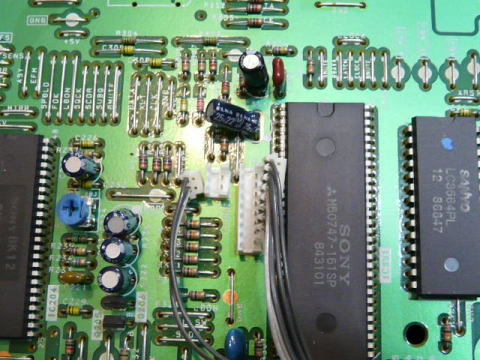

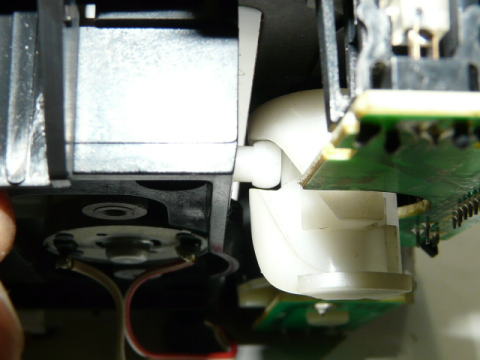

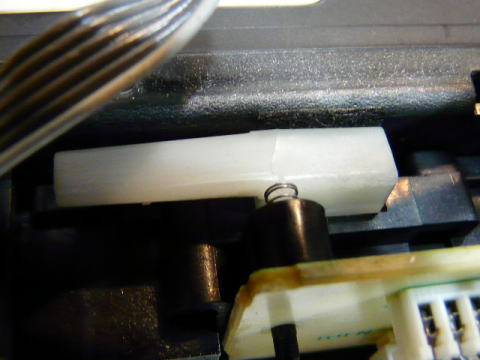

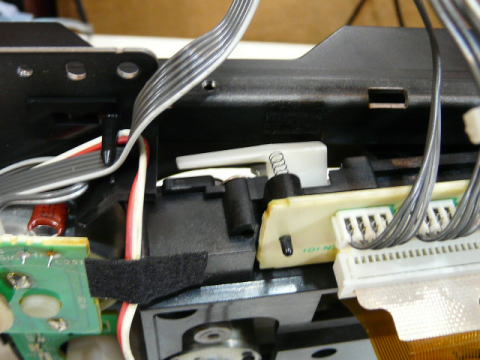

| 分解手順を調べるまでの作業記録写真 | |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
