2015年1月20日作成、2015年1月21日更新

★修理専門業者ではないので、修理依頼はお受けしていません★

調整時の参考資料

DOLBY NR IC　HA11226を使用した、PIONEER SK-70の調整に使用した資料です。 Lo-Dのカセットデッキ D-E20 サービスブック Lo-Dのカセットデッキ D-550 サービスブック PIONEERのラジカセ SK-900 サービスガイド

カセットメカ部の調整

3kHzテープスピード調整テストテープ(STD-301A)でテープスピード調整。 LINE OUTに周波数カウンターを接続して測定する。 モーター背面のテープスピード調整用の半固定抵抗がある穴に、 マイナスドライバーを差し込んで回すことにより調整出来ます。 周波数カウンターの表示が、3,000Hz±75Hz　(4.76cm/s ±2.5％)になるように調整します。 カセットデッキなどは、±30Hz以内。 30分以上ヒートランしたあと調整してください。 またこの調整はテープの中間で調整します。

10kHz -20dB アジマス調整用テストテープ (STD-341A)。 LINE OUTに、ミリパルを接続して測定。 左右を最大レベルになるように、録再ヘッドのアジマス調整ネジを回す。 調整後は、ネジの固定にペイントロックをする。 最大値より-2dB以内。 両チャンネルの最大値が異なるときは、両チャンネルの最大値の中央に合わせます。

オーディオ部調整箇所

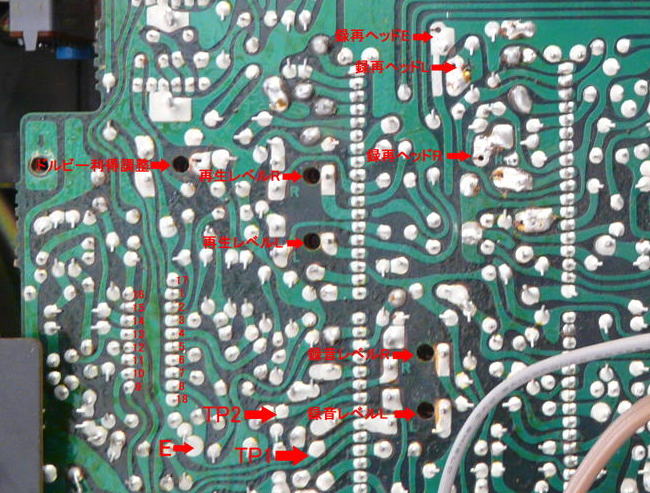

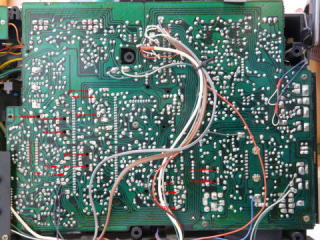

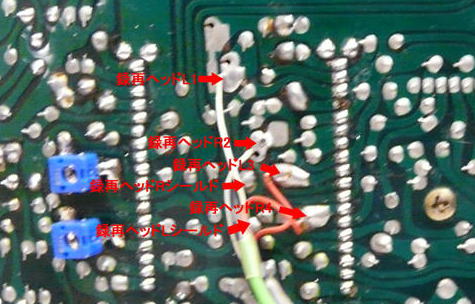

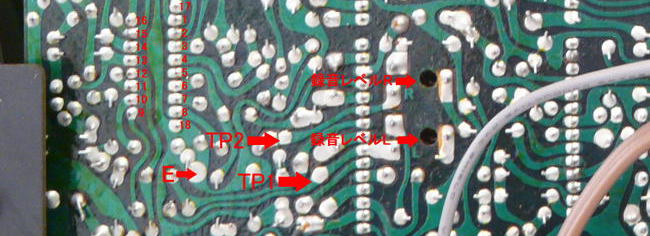

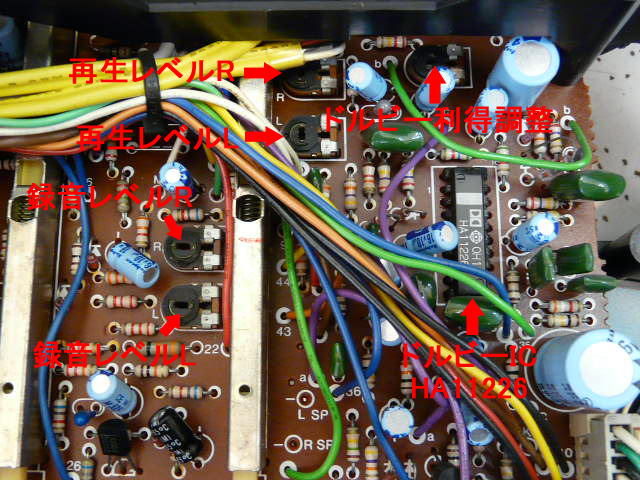

画像をクリックすると大きくなります。 ヘッドからの配線無し。 画像をクリックすると大きくなります。 半固定抵抗を交換した基板で、ヘッドからの配線あり。

録音バイアス調整

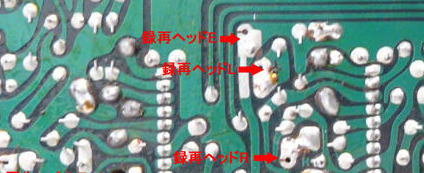

BFCスイッチを1の位置。 テープセレクタをノーマル。 マニュアル録音状態でREC LEVELツマミを最小にする。 録再ヘッドL、録再ヘッドR、録再ヘッドE (又はシールド)にミリパルを接続して測定。 録音バイアスLと録音バイアスRの半固定抵抗を回して、粗調整として3.6mVに調整しました。

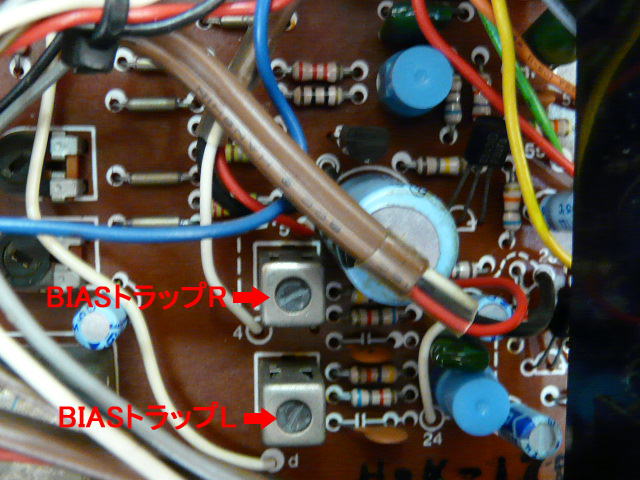

BIASトラップ調整

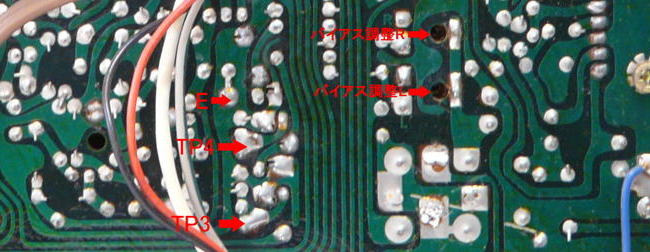

BFCスイッチを1の位置。 テープセレクタをノーマル。 マニュアル録音状態でREC LEVELツマミを最小にする。 TP3(L)とTP4(R)とアースに、ミリパルを接続する。 BIASトラップLとBIASトラップRのフェライトコアを回して最小レベルにする。 最小値より+1dB以内。 ★録再ヘッドからのシールド線接続部で測定するときは、最大になるようにレベル調整。

DOLBY NR IC HA11226

８番ピンと９番ピンは、ドルビーICのエンコードとデコード出力。 再生時での出力は、ラインアウトとレベルメーターとヘッドホンなどへの出力になります。 録音時は、録音アンプへの出力になります。 ５番ピンと１２番ピンは、2番ピンと１５番ピンからの入力アンプの出力。 録音時のモニター用で、ラインアウトとレベルメーターとヘッドホンとAGCなどへの出力になります。 ↑Lo-Dのカセットデッキ　D-E20のドルビー回路 ↑Lo-Dのカセットデッキ　D-550のドルビー回路

ドルビー再生レベル調整

テープセレクタをノーマル。 ドルビーNRスイッチをOFF。 TP1(L)とTP2(R)とアースに、ミリパルを接続する。 ドルビー基準レベルテープ (400Hz、200nwb/m)を再生する。 再生レベルLと再生レベルRの半固定抵抗を回して、0.775V (0dBs)に調整する。

ドルビー利得調整

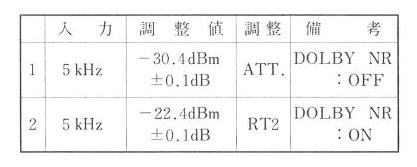

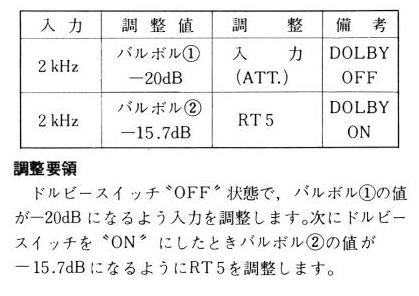

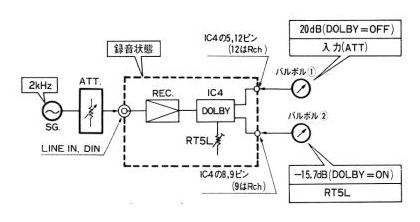

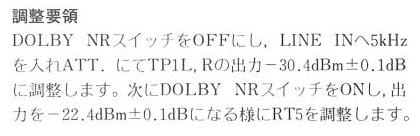

テープセレクタをノーマル。 ドルビーNRスイッチをOFF。 TP1(L)とTP2(R)とアースに、ミリパルを接続する。 オシレーターで5kHzの信号を発生して、アッテネーターを接続してAUX端子に繋げます。 録音状態にして、アッテネーターでミリパルが-30.4dBs/22.4mVになるように調整する。 ドルビーNRスイッチをONにした時に、ミリパルが-22.4dBs/59mVになるように、 ドルビー利得調整の半固定抵抗を調整します。 5kHzの信号を使う調整法は、８番ピンと９番ピンで測定します。 RT5は、ドルビー利得調整です。 2kHzを使用してドルビー利得調整では、５番ピンと１２番ピンを測定してから、次に８番ピンと９番ピンを測定します。 RT5は、ドルビー利得調整です。

19kHzトラップ (MPXフィルター) の調整

ドルビーNRスイッチをOFF。 オシレーターで19kHzの信号を発生して、AUX端子に繋げます。 TP1(L)とTP2(R)とアースに、ミリパルを接続する。 マニュアル録音状態にしてから、ゆっくりと録音ボリュームを上げる。 ミリパルが最小値になるようにMPXフィルターのフェライトコアを調整する。 シールドケースに穴がなく、MPXフィルター調整をしない機種も有ります。 MPXフィルタースイッチのある機種は、ONにして調整します。

録再出力レベルの調整

BFCスイッチを1の位置。 テープセレクタをノーマル。 ドルビーNRスイッチをOFF。 TP1(L)とTP2(R)とアースに、ミリパルを接続する。 オシレーターで400Hz　-10dBの信号を発生して、AUX端子に繋げます。 マニュアル録音状態にして、録音ボリュームでミリパルが0.775mv (0VU)になるように調整する。 TP1(L)とTP2(R)とアースに接続したミリパルを外し、TP3(L)とTP4(R)とアースに接続する。 400Hzの信号が左右同じになるように、録音レベルLと録音レベルRの半固定抵抗で調整する。 ミリパルを外して、ラインアウト端子に繋ぎ出力レベルをみる。 �@ノーマルポジションの生カセットテープをセットして、400Hzの信号を録音する。 �A録音したテープを巻き戻し、ファンクションをテープにしてからテープ再生状態にする。 �Bミリパルで、テープの再生レベルを確認する。 �C録音と再生をくりかえしながら、400Hzの信号の録音と再生が同じになるように、 　録音レベルLと録音レベルRの半固定抵抗で調整する。

バイアス電流の精密調整

BFCスイッチを1の位置。 テープセレクタをノーマル。 ドルビーNRスイッチをOFF。 オシレーターの信号を、1kHzにする。 マニュアル録音状態にして、録音ボリュームで400Hzの時と同じレベルにする。 オシレーターの出力を、アッテネーターで-20dBにする。 �@ノーマルポジションの生カセットテープをセットして、1kHzの信号を録音する。 �Aいったんポーズ状態にして、オシレーターの1kHzの信号を、10kHzにする。 �Bポーズを解除して、10kHzの信号を録音する。 �C録音したテープを巻き戻し、ファンクションをテープにしてからテープ再生状態にする。 �Dミリパルで、テープの再生レベルを確認する。 �E録音と再生をくりかえしながら、1kHzと10kHzの信号が録音と再生で同じぐらいになるように、 　バイアス調整Lとバイアス調整Rの半固定抵抗で調整する。

録再出力レベルの再調整

バイアス電流調整後に、もう一度400Hzの信号で録音出力レベルの再調整をします。

ドルビー録音の動作確認

BFCスイッチを1の位置。 テープセレクタをノーマル。 ドルビーNRスイッチをON。 オシレーターの信号を、1kHzにする。 マニュアル録音状態にして、録音ボリュームで400Hzの時と同じレベルにする。 オシレーターの出力を、アッテネーターで-20dBにする。 �@ノーマルポジションの生カセットテープをセットして、1kHzの信号を録音する。 �Aいったんポーズ状態にして、オシレーターの1kHzの信号を、5kHzにする。 �Bポーズを解除して、5kHzの信号を録音する。 �C録音したテープを巻き戻し、ファンクションをテープにしてからテープ再生状態にする。 �Dミリパルで、1kHzと5kHzの信号の再生レベルが±3dB以内であることを確認する。
